TPA3116 100W ซับวูฟเฟอร์เครื่องขยายเสียงโฮมเธียเตอร์ Mini Amp Audio Power Amplifiers Bass DC12-24V【คุณภาพดีและราคาต่ำ COD】

กรุณาสั่งซื้อสินค้าหากจำเป็น

แพ็คให้คุณในวันนั้น!

TPA3116 100W ซับวูฟเฟอร์เครื่องขยายเสียงโฮมเธียเตอร์ Mini Amp TPA3116D2 Audio Power Amplifiers Bass DC12-24V

------------------------------------------------

รายละเอียดสินค้า:

1. นี่คือบอร์ดขยายเสียงเบสพร้อมตัวขยายสัญญาณล่วงหน้า ครอสโอเวอร์เบส และตัวควบคุมระดับเสียงเบส เหมาะสำหรับมือโปรที่มี 2.0 แอมป์อยู่แล้ว และคอมโบ DIY ใช้สำหรับ 2.1 แอมป์

2. ขึ้นอยู่กับ TI TPA3116D2 เครื่องขยายเสียงดิจิตอลประสิทธิภาพสูง.

3. ใช้แหล่งจ่ายไฟ DC 12-24V, แรงดันไฟฟ้าที่ใช้งานกว้าง, การออกแบบประหยัดพลังงาน, ประสิทธิภาพสูงสุด 90% รองรับเอาต์พุตเสียงเบสสูงสุด 100W (เบส)

4. คุณสามารถใช้อะแดปเตอร์แปลงไฟที่มีประสิทธิภาพดี แล็ปท็อปเปลี่ยนแหล่งจ่ายไฟ หรือแหล่งจ่ายไฟหม้อแปลงที่แก้ไขและกรองแล้ว คุณยังสามารถใช้แหล่งจ่ายไฟแบบชาร์จไฟได้หรือแหล่งจ่ายไฟรถยนต์ เป็นต้น

5. การออกแบบป้องกันแรงกระแทกอย่าโผล่ออกมาโปรดใส่ใจกับความต้องการสูง

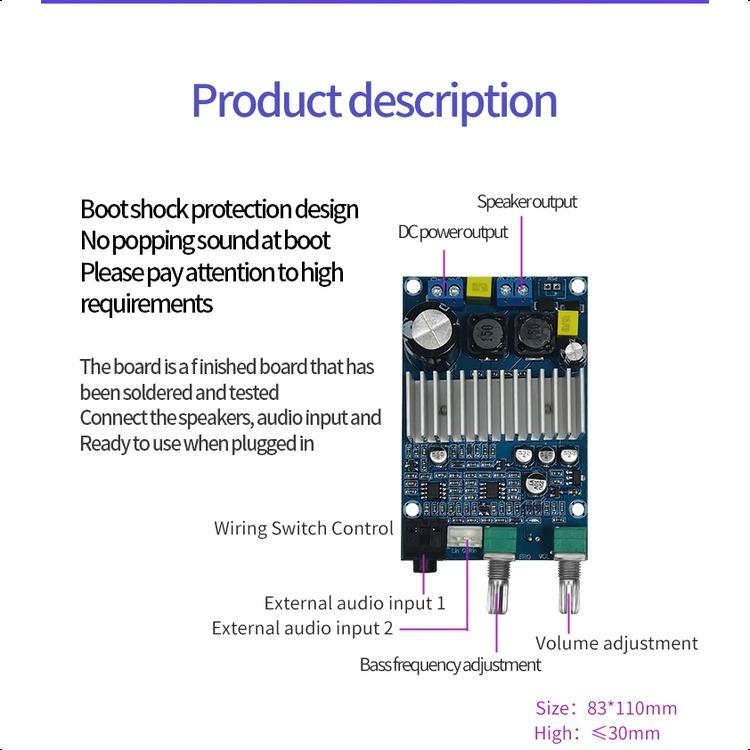

6. บอร์ดเป็นบอร์ดสำเร็จรูปที่ผ่านการบัดกรีและทดสอบแล้ว เชื่อมต่อลำโพงตามภาพ และป้อนด้วยอินพุตเสียงและกำลังไฟ

ข้อกำหนดทางเทคนิค:

ขนาดบอร์ด: 55X83X29 มม. (ไม่รวมส่วนที่ยื่นออกมาของโพเทนชิโอมิเตอร์ 15 มม.)

7. ช่วงแรงดันไฟฟ้าที่ใช้งาน: DC9-25V (กระแสไฟ 2-3A หรือมากกว่านั้นหากไฟมีขนาดใหญ่กว่าแนะนำให้ใช้ 19-24V4A หรือมากกว่า)

ช่วงตอบสนองความถี่: อินพุต: 20Hz-20KHz

เอาต์พุต: 20Hz-180Hz

ความไวของอินพุตเสียง: 500mV

ความต้านทานของซับวูฟเฟอร์: 2-8 โอห์ม

บันทึก:

1. กำลังขับและแรงดันไฟฟ้าของแหล่งจ่ายไฟ อิมพีแดนซ์ของลำโพง และขนาดแหล่งสัญญาณเสียงอินพุต โดยปกติ แรงดันไฟของแหล่งจ่ายไฟจะสูงขึ้น และกำลังขับที่รองรับจะมีขนาดใหญ่ขึ้น

2. ลำโพงที่มีคุณสมบัติแตกต่างกันสามารถรองรับกำลังขับที่แตกต่างกัน โดยทั่วไป พลังของลำโพงจะน้อยกว่าและทำได้ง่ายกว่า

วิธีการเชื่อมต่อ (สำคัญ):

คำแนะนำในการตรวจสอบหน้าเว็บก่อนใช้งาน > 2. ต่อสายลำโพง > 3. ต่อสายสัญญาณเสียง > 4. ตรวจดูว่าสายไฟถูกต้อง และสุดท้ายก็ต่อสายไฟ! หากต้องการเปลี่ยนสายไฟหรือย้ายบอร์ด คุณต้องถอดสายไฟก่อนเริ่มงาน การใช้ในทางที่ผิด การลัดวงจรระหว่างข้อต่อประสาน หรือการลัดวงจรระหว่างชิ้นส่วนอาจทำให้ชิปเสียหายได้

ข้อควรระวังในการใช้งาน (สำคัญ):

เกี่ยวกับทางเลือกของแหล่งจ่ายไฟ:

1. บอร์ดนี้ใช้พลังงานจากแหล่งจ่ายไฟ DC พร้อมการป้องกันการเชื่อมต่อย้อนกลับในเชิงบวกและเชิงลบ การเชื่อมต่อเชิงบวกและเชิงลบ และไม่มีพลังงาน

2. ไม่สามารถเชื่อมต่อแหล่งจ่ายไฟกับอินเทอร์เฟซเอาต์พุตของลำโพงไม่ถูกต้อง ซึ่งจะทำให้ชิปเครื่องขยายเสียงเสียหาย

3. แรงดันใช้งานสูงสุดคือ 25V (หมายเหตุ: ห้ามใช้เกิน 25V เมื่อใช้)

4. บอร์ดนี้ใช้พลังงานจากแหล่งจ่ายไฟ DC โปรดใช้แหล่งจ่ายไฟ DC ที่ดี หากประสิทธิภาพของแหล่งจ่ายไฟไม่ดี อาจมีเสียงฮัมหรือเสียงปัจจุบัน... โดยเฉพาะอย่างยิ่งสำหรับแหล่งจ่ายไฟสลับ โปรดลองใช้กราวด์พิน 3 ซึ่งคล้ายกับปลั๊ก 3 พินสำหรับแล็ปท็อปสำหรับแล็ปท็อป หมายเหตุ: เทปไฟ AC ในครัวเรือนต้องต่อสายดิน หากไม่ได้ต่อสายดิน อุปกรณ์จ่ายไฟแบบสวิตชิ่งบางตัวอาจมีเสียงปัจจุบัน!

5. หากคุณใช้แหล่งจ่ายไฟ AC ปกติ คุณต้องเพิ่มการแก้ไขและการกรองก่อนจึงจะสามารถเชื่อมต่อและใช้งานได้ (หมายเหตุ: แรงดันไม่มีโหลดหลังการแก้ไขไม่ควรเกิน 25V)

การจ่ายแรงดัน/กระแสและการเลือกลำโพง:

1. แหล่งจ่ายไฟ 12V/2-3A หรือสูงกว่า วูฟเฟอร์ที่มี 5-8 หรือมากกว่า 3-4 โอห์ม/25-45W;

2. แหล่งจ่ายไฟ 19V/3-4A หรือสูงกว่า วูฟเฟอร์ 5-10 หรือมากกว่า 3-4 โอห์ม/40-80W;

3. แหล่งจ่ายไฟ 22-24V/4A หรือสูงกว่า วูฟเฟอร์ที่มี 6-10 หรือมากกว่า 3-4 โอห์ม/80-120W [คำแนะนำ: นี่เป็นเพียงการตั้งค่าหลักเท่านั้น ซึ่งใช้สำหรับอ้างอิงเท่านั้น ผลกระทบที่เกิดขึ้นจริงเกิดจากการประสานกันของตัวผู้พูดและการประสานงานของผู้พูด ตัวอย่างเช่น กำลังเสียง 8 โอห์มจะน้อยกว่า 4 โอห์ม

4. หากความต้องการพลังงานสูงเป็นพิเศษ ขอแนะนำให้ใช้แหล่งจ่ายไฟตั้งแต่ 20-24V/4-5A ขึ้นไป หากกระแสไฟไม่เพียงพอ แหล่งจ่ายไฟจะไม่เพียงพอหลังจากเปิดระดับเสียง และไฟของแหล่งจ่ายไฟอาจเปลี่ยนไปหรือเสียงอาจผิดปกติ

5. เช่นเดียวกับการใช้วูฟเฟอร์แบบขนาน DIY ช่องวูฟเฟอร์นี้รองรับวูฟเฟอร์ 2 8 โอห์มแบบขนาน = 4 โอห์ม 2 6 โอห์มแบบขนาน = 3 โอห์ม หมายเหตุ: Parallel คือ "+" ของลำโพงสองตัวที่เชื่อมต่อกับ "+", " -" ถึง "-" อย่าเลือกผิด!

การเดินสายไฟของลำโพง:

เอาต์พุตของลำโพง "+" หรือ "-" แยกจากกัน ไม่ใช่เอาต์พุตทั่วไป และไม่สามารถเชื่อมต่อถึงกันได้ นอกจากนี้ยังไม่สามารถเชื่อมต่อกับแหล่งจ่ายไฟ "+" หรือ "-" ข้อผิดพลาดอาจผิดปกติหรือทำให้ชิปเครื่องขยายเสียงเสียหาย

เกี่ยวกับอินพุตสายไฟเสียง:

1. ใช้ประเภทการเชื่อมต่อสายที่มีฉนวนหุ้มเพื่อลดเสียงรบกวนและกระแสที่เกิดจากการเชื่อมต่ออินพุต

2. หากมีวงจรเปิดหรือไฟฟ้าลัดวงจรระหว่างสายไฟ จะทำให้เกิดเสียงหรือเสียงปัจจุบัน และช่องสัญญาณจะไม่มีเสียง

3. ห้ามวางกระดานลงบนพื้นผิวโลหะโดยตรง วัตถุนำไฟฟ้า หรือวัตถุเปียก ซึ่งอาจก่อให้เกิดไฟฟ้าลัดวงจรหรือกระแสไฟฟ้าเหนี่ยวนำ...

เกี่ยวกับแหล่งสัญญาณเสียงอินพุต:
